CS-471

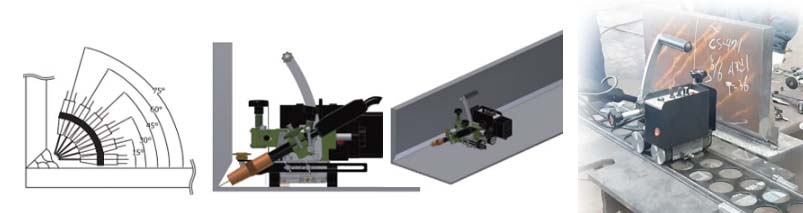

다층캐리지는 다층 용접 전용 캐리지로 수동토치, 자동토치 사용 가능합니다. 적층 용접각도에 따라 토치조정을 2개의 슬라이드로 0~75°까지 쉽게 가능합니다.
카탈로그 다운로드
상세정보
- 다층 용접 전용캐리지입니다. (수동토치,자동토치 사용 가능)
- 적층 용접각도에 따라 토치조정을 2개의 슬라이드로 0~75°까지 쉽게 가능합니다.
- Gear Backlash를 최소화하여 정속주행하므로 용접품질을 극대화했으며 장비 수명이 길어 집니다.
- 경사각도는 75도까지 용접가능하며, 터치 센서로 용접이 끝나면 자동정지 합니다. .
- 크리에트 기능을 부여하므로 용접시작 종료 부분에 용접품질이 우수합니다.
- Magnet handle을 채용하므로 쉽게 탈착이 가능합니다.
- 크기와 무게를 최소화 하였으며 사용 및 이동이 편리합니다.
| DIVISION | CS-471 | CS-B471 | ||
|---|---|---|---|---|
| General | AC Input power | AC100V~240V 50/60Hz | – | |
| DC Input Power(Option) | AC 48V | DC18-72V(Option) | BOSH BATTERY 18V 4.0Ah | |
| Dimensions | 274(W) X 325(L) X 281(H) | 353(W) X 315(L) X 281(H) | ||
| Weight | 6.2Kg | 6.8Kg | ||
| Body | Driving Method | 4 WHEELS DRIVEN | ||
| Traveling Speed | 0~98 cm/min | |||
| Traveling Motor | DC 24V, 12W, 5000RPM BLDC MOTOR | |||
| Traction Power | 25Kg (angle of inclination 75°) | |||
| Magnetic Power | 30Kg | |||
| Torch | Up/Down Angle | 0° ~ ±10° | ||
| Front/back Distance | 0~23mm | |||
| Running Angle | ±5° | |||
| Welding Position | Fillet | Groove | PIPE |
| 1F, 2F | – | – |
