CS-MEGW II MINI E.G.W 자동용접캐리지
Home » 제품소개 » E.G.W 전기가스용접 » 레일타입 »
레일타입
상세정보

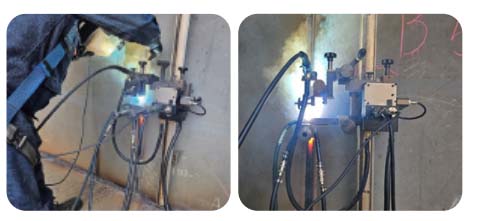

- 후판 철구조물을 2폴로 용접하는 위빙캐리지입니다.
- 한번의 작업(One-Pass)으로 후판(철판두께 80T이하) 전체 용접 면적의 80% 이상을 용접 할 수 있습니다.
- 레일은 소형,경량화 되었으며, Magnet On-Off switch 장착하여 탈착이 편리 합니다.
- Gear Backlash를 최소화하여 정속주행하므로 용접품질을 극대화했으며 장비 수명이 길어 집니다.
- 크기와 무게를 최소화 하였으며 사용 및 이동이 편리합니다.
| Division | Detailed configuration | Specification | Remarks | |
|---|---|---|---|---|
| General 일 반 |
Model | CS-E.G.W 2P | Carriage | |
| Input Power | (입력전원) | AC 110V-230V, 50 / 60Hz | ||
| Dimension (WxLxH) | (크기) | 550(W) X 465(L) X 344(H) | – | |
| Weight | (무게) | 17 Kg | – | |
| Body Part 몸 체 |
Body | (몸체) | Material : AL | – |
| Traveling motor | (주행모터) | DC24V, 12W, 5000 RPM | BLDC Motor | |
| Reduction gear ratio | (감속기기어 비율) | 10 : 1 | 400 : 1 | |
| Reduction ratio | (감속기 기어) | 40 : 1 | ||
| Traveling method | (주행방법) | RACK-PINION DRIVEN | Rail | |
| Traveling speed | (주행속도) | 0-700 mm/min±5% | – | |
| Weaver 위 버 |
Weaving width | (위빙폭) | 0 ~ 45mm (±5%) | – |
| Weaving speed | (위빙속도) | 0 ~ 3000 mm/min | – | |
| Weaving motor | (위빙모터) | DC24, 12W, 5000RPM | BLDC Motor | |
| Reduction Ratio | (감속기 비율) | 10 : 1 | 5 : 1 | |
| Reduction gear ratio | (감속기 기어 비율) | 1 : 2 | ||
| Front/Back Stop time | (앞뒤멈춤시간) | 0.0 ~ 9.9 (sec) | – | |
| Rail 레일 | Fixing | (고정) | Magent ON/OFF | Mag switch(6EA) |
| Material | (재질) | AL | ||
| Rail size | (레일크기) | 1.5 M / 10Kg | Length can be change | |
| Other 기타 | Panel color | (판넬색상) | Black | Maker |
