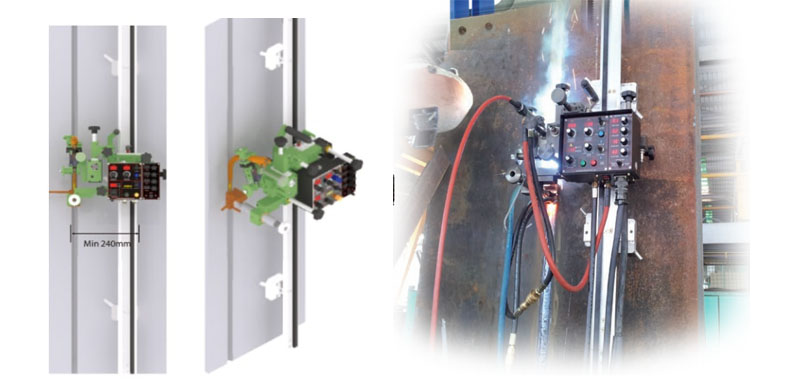

CS-EGWN Vertical-Up, E.G.W Butt Weaving Welder
Home » 제품소개 » E.G.W 전기가스용접 » 레일타입 »
레일타입
상세정보
- 수직 맞대기 상진 용접으로 EGW용으로 weaver가 부착되었습니다.
- 철판 두께는 10-45T로서 one-pass로 충분합니다.
- 레일은 소형,경량화 되었으며, Magnet On-Off switch 장착하여 탈착이 편리 합니다.
- Gear Backlash를 최소화하여 정속주행하므로 용접품질을 극대화 했으며 장비 수명이 길어 집니다.
- 크기와 무게를 최소화 하였으며 사용 및 이동이 편리합니다.
| DIVISION | CS-61MW | CS-B61MW | ||
|---|---|---|---|---|
| General | AC Input power | AC100V~240V 50/60Hz | – | |
| DC Input Power(Option) | AC 48V | DC18-72V(Option) | ||
| Dimensions | 402(W) X 327(L) X 268(H) | |||
| Weight | 12Kg | |||
| Body | Body | Material: AL | ||
| Traveling Speed | 0-800 mm/min | |||
| Traveling Motor | DC24V, 40W, 4000 RPM | |||
| Reduction ratio | 40 : 1 | |||
| Reduction gear ratio | 40 : 1 | |||
| Traveling method | Rack Pinion DRIVEN | |||
| Control Box |
Skill | Display, Driving speed, Stick out, Ampere, VoltageFast rising, Fast down,Run, Stop, Weld, Not weldManual Welding, Inching | ||
| Weaver | Weaving widh | 0 ~ 50 mm | ||
| Weaving speed | 0 ~ 4000 mm/min | |||
| Weaving motor | DC24V, 12W, 5000 RPM | BLDC Motor | ||
| Reduction Ratio | 10 : 1 | 5:1 | ||
| Reduction gear ratio | 1 : 2 | |||
| Front/Back Stop time | 0.0 ~ 9.9. (sec( | – | ||
| Rail | Fixing | Magnet ON/OFF Fixed three places | Mag switch(3EA) | |
| Material | AL | |||
| Rail size | 1.5 M / 5.4 Kg | Length can be changed | ||
| Other | Panel color | Black | Maker | |
| Welding Position | Fillet | Groove | PIPE |
| 3G | – |
